ARDUINO Y SENSORES

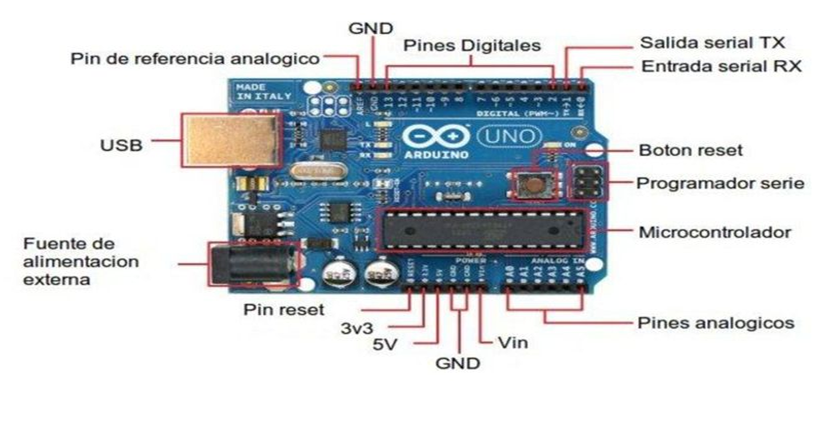

1. Cuales son las partes del Arduino UNO y el NANO.

Primero como contexto general veremos que es Arduino

Arduino es una plataforma de hardware libre, basada en una placa con un micro controlador y un entorno de desarrollo, diseñada para facilitar el uso de la electrónica en proyectos multidisciplinares.

ARDUINO UNO: Un micro controlador (abreviado µC, UC o MCU) es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria. Está compuesto de varios bloques funcionales, los cuales cumplen una tarea específica. Un micro controlador incluye en su interior las tres principales unidades funcionales de una computadora: unidad central de procesamiento, memoria y periféricos de entrada/salida.

Características de un Micro controlador:

• Velocidad del reloj u oscilador
• Tamaño de palabra
• Memoria: SRAM, Flash, EEPROM, ROM, etc..
• I/O Digitales
• Entradas Analógicas
• Salidas analógicas (PWN)

• DAC (Digital to Analog Converter)
• ADC (Analog to Digital Converter)
• Buses
• UART
• Otras comunicaciones.

ARDUINO NANO: El Arduino Nano es una placa pequeña, completa y compatible con la placa de pruebas basada en el ATmega328 (Arduino Nano 3.x). Tiene más o menos la misma funcionalidad del Arduino Duemilanove, pero en un paquete diferente. Solo carece de un conector de alimentación de CC y funciona con un cable USB Mini-B en lugar de uno estándar.

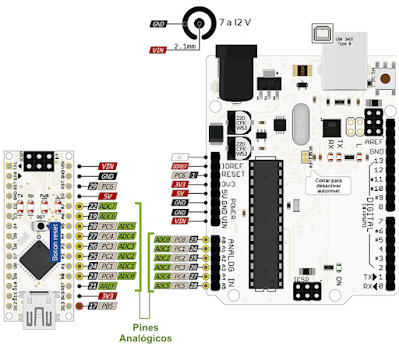

PARTES DEL ARUDINO NANO

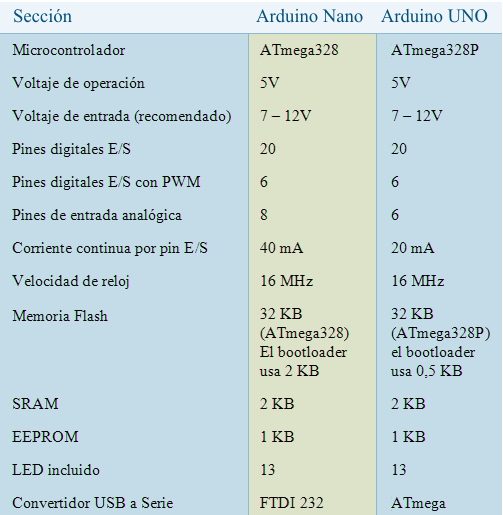

2. Hacer un cuadro comparativo entre los dos arduinos anteriores.

SU DIFERENCIA ESTRUCTURAL ES LA SIGUIENTE

Su cantidad de pines es diferente

En la hoja de datos del ATMega328 se puede observar que los modelos TQFP y PDIP tienen diferencias en la cantidad de pines. Para TQFP son 32, mientras que para el PDIP son 28 pines.

Para la configuración de pines del modelo PDIP, existen 6 canales ADC de 10 bits, y los pines 0 hasta 5 se pueden usar como pines digitales.

3. Para los siguientes sensores identificar

• A. Que es
• B. Cuales son sus partes
• C. Cual es su función

1. sensor ultrasonido Hc-sr04

A. Que es el sensor ultrasonido Hc-sr04

• El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.

B. Cuales son sus partes

• Alimentación de 5 volts.
• Interfaz de cuatro hilos (vcc, trigger, echo, GND).
• Rango de medición: 2 cm a 400cm.
• Corriente de alimentación: 1.5mA.
• Frecuencia de pulso: 40Khz.
• Apertura del pulso ultrasónico: 15°.
• Señal de disparo: 10us.
• Dimensiones del módulo: 45x20x15mm.

Este módulo tiene cuatro pines:

• VCC: + 5V DC
• Trig: Receptor (INPUT)
• Echo: Emisor (SALIDA)
• GND: GND

C. Cual es su función

• Su función es encontrar la distancia en la cual se encuentra un objeto
• El sensor HC-SR04 es un módulo que incorpora un par de transductores de ultrasonido que se utilizan de manera conjunta para determinar la distancia del sensor con un objeto colocado enfrente de este. Un transductor emite una “ráfaga” de ultrasonido y el otro capta el rebote de dicha onda. La distancia es proporcional al tiempo que demora en llegar el eco

2. Sensor Tactil Mini Touch Ttp223 Capacitivo Azul para Arduino

A. Que es Sensor Tactil Mini Touch Ttp223 Capacitivo Azul para Arduino

• El módulo se basa en un módulo de interruptor táctil capacitivo IC sensible al tacto (TTP223B).

B. Cuales son sus partes

• Tres pines
• 1 área de detección
• una salida digital

C. Cual es su función

• El módulo se basa en un toque de sensor IC (TTP223B) módulo de conmutación táctil capacitiva. en el estado normal, el módulo de salida baja, bajo consumo de energía; Cuando un dedo toca la posición correspondiente, el módulo de salida alta, si no se ha tocado durante 12 segundos, cambiar al modo de baja energía.

  Tipo Jog: el estado inicial es bajo, alto contacto, no toque es baja (tacto similar de una función de botón)

3. Sensor De Movimiento Infrarrojo Pir Hc-sr501 para Arduino

A. Que es

• La presencia de personas, animales u objetos desprenden calor, son la base de cualquier sistema de detección de intrusos, escaleras comunitarias o aseos públicos para encender la luz en cuanto detecta el movimiento. Los sensores infrarrojos pasivos son ideales para proyectos de detección de dichos movimientos. Por tanto podemos decir que es un sensor de movimiento infrarrojo.

B. Cuales son sus partes

• Este sensor de movimiento PIR tiene 3 pines, VCC, OUTPUT y GND, 2 potenciómetros para ajustar la sensibilidad y la demora. El retardo se puede configurar entre 5 y 300 segundos mientras que el potenciómetro de sensibilidad ajusta el rango de detección de aproximadamente 3 metros a 7 metros.

C. Cual es su función

• El sensor en un detector de movimiento está en realidad dividido en dos mitades. La razón de esto es que para detectar el movimiento estamos buscando (modificar) no los niveles promedio de IR. Las dos mitades están conectadas de tal manera que se anulan entre sí. Si una mitad ve más o menos radiación IR que la otra, la salida oscilará a alto o bajo.El sensor HC-SR501, sólo funciona cuando alguien se mueve en la franja que puede barrer su detector. Puede detectar movimiento de 3 hasta 7 metros de distancia.

4. Higrometro Sensor De Humedad Del Suelo Arduino Modulo Hl -69

A. Que es

• Este es un sensor simple de agua que puede ser usado para detectar la humedad del suelo. Se puede utilizar en de dispositivo de riego de la planta, y las plantas en su jardín no necesita gente gestionar.

B. Cuales son sus partes

• Sensibilidad ajustable por potenciómertro.
  Voltaje de funcionamiento 3.3V 4-5V
  Módulo modo de salida dual, la salida digital, la salida analógica simple, más preciso.
  Un agujero para una fácil instalación
  Tamaño PCB: 3cm * 1.6cm
  Chip LM393

C. Cual es su función

• Simple Sensor de agua, que se puede utilizar para detectar la humedad del suelo.
  Sensibilidad ajustable mediante el ajuste del potenciómetro digital.
  LM393 Comparador de se utiliza como chip, rendimiento estable.
  Modo de salida dual, salida análoga más precisa con.
  Con indicador de encendido y el indicador de salida de conmutación digital.

5. Sensor Detector De Lluvia Agua Fc -37 Arduino

A. Que es

• Lluvia, sensor de lluvia, se puede utilizar para todo tipo de monitoreo del tiempo, y se traduce en señales de salida y AO.

B. Cuales son sus partes

• Voltaje operativo: 3-5V
  -Superficie del sensor: 5cm cuadrados
  -Superficie Niquelada resistente a la oxidación
  -Potenciómetro para ajustar el umbral de activación del pin digital
  -Comparador de voltaje LM393 para la lectura analógica
• -VCC :Corriente Positiva de 3-5v
  -GND: Tierra comun
  -D0 :Salida Digital TTL
  -A0: Salida Analoga comparativa

C. Cual es su función

• Módulo que permite detectar gotas de agua lluvia. Ideal para aplicaciones o sistemas en donde se requieran medir variables climáticas. Compatible con Arduino, PIC, Raspberry.

6. Display 7 Segmentos 4 Digitos I2c Para Arduino

A. Que es

•   Un dispositivo usado comúnmente para mostrar valores numéricos, como la hora actual, el peso de un objeto, las temperaturas internas de las piezas o circuitos de una máquina, o incluso como temporizador de cuenta regresiva.

B. Cuales son sus partes

•
• Voltaje de alimentación DC: 3.3V a 5V
• Consumo de corriente: 30mA (típica), 80mA (max)
• Ajuste de la brillantez, en 7 niveles a través del firmware.
• Aplicaciones típicas: reloj de tiempo real, temporizadores programables, display de temperatura.
• Conector de alimentación y control con solamente 4 pines:
• GND - Tierra
• VCC - Fuente de alimentación
• DIO - Entrada y salida de datos
• CLK - Señal de reloj

C. Cual es su función

•  Estos Modulos Display de 7 segmentos se usan más comúnmente para mostrar valores numéricos, como la hora actual, el peso de un objeto, las temperaturas internas de las piezas o circuitos de una máquina, o incluso como temporizador de cuenta regresiva. Muestra cualquier tipo de valor numérico para una computadora o sistema, como temperaturas, velocidades de Reloj, RPM de los motores, entre otros.
